スロット絶縁紙挿入機．．．
ステーターコアースロット内に、絶縁紙を挿入する機械です。
mm/単位
型式 ST-718 ST-1218 ST-2026 ST-3036 ST-715-A ST-1215-A
対象コアー外径（Max） φ180 φ180 φ260 φ360 φ150 φ150
対象コアー積厚（Max） 75 120 200 300 75 120
スロット数 8〜36 8〜48 24〜54 24〜72 8〜36 8〜36
マシンタクト（1スロット） 0.5秒 0.8秒 2秒 3秒 1秒 1秒
コアー積厚段取替え 3分 3分 4分 4分 3分 3分
コアー供給 手動 手動 手動 手動 自動
（コアーストッカーより） 		自動
（コアーストッカーより）
コアー排出 手動 手動 手動 手動 自動
（コアー排出ストッカーへ） 		自動
（コアー排出ストッカーへ）

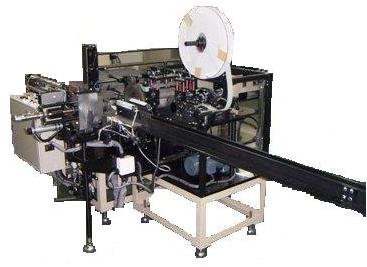

参考）左図【ST-715-A】
