仮整形機 >

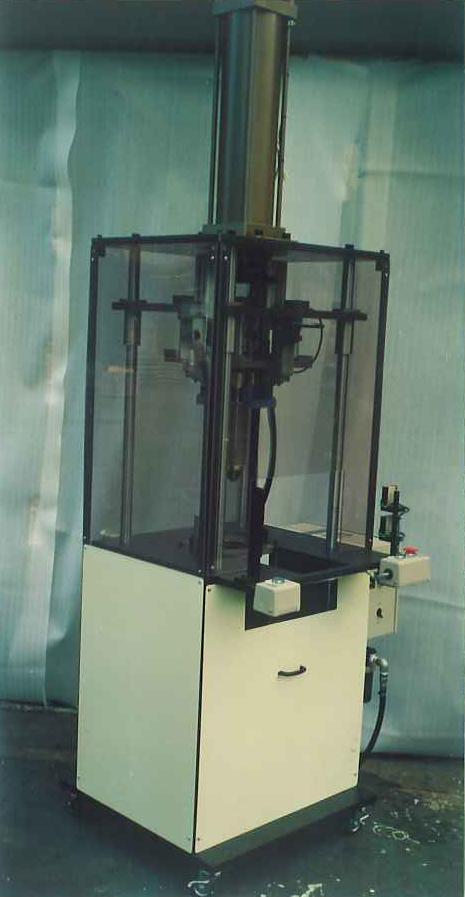

ステーターコイル仮整形機
SPCH-1S
本機はレーシング前整形機として使用されます。
フィン付砲弾又はクシ型砲弾でコイルの内径を通し、コイル拡張テーパーでコイル内径を整形した後、外径を整形し最後に高さを整形します。
整形治具も軽く、治具交換も簡単に行う事が出来ます。
【仕様】
最大コアー外径 φ110
最大コアー積厚 95mm(4Pの場合)
電源 AC100V
エアー圧力 0.5MPa
機械寸法 550mm(W)×500mm(D)×2200mm(H)
(ステーター仕様により異なります。)
機械重量 約400kg
