仮整形機 >

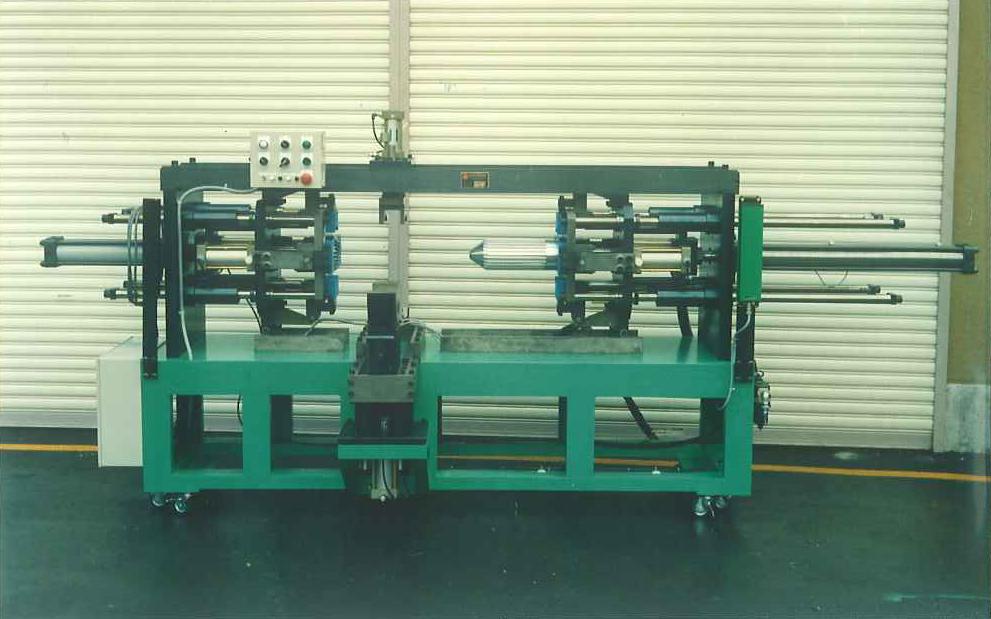

ステーターコイル仮整形機
SPCH-10-LH
本機は大型ステーター用のレーシング前整形機として使用されます。
フィン付砲弾又はクシ型砲弾でコイルの内径を通し、コイル拡張テーパーでコイル内径を整形した後、外径を整形し最後に高さを整形します。
横型ですのでコアーセットが容易であり、油圧装置付きですので大型ステーターによく使用されています。
【仕様】
最大コアー外径 φ230
電源 AC200V 三相
エアー圧力 0.5MPa
機械寸法 2500mm(W)×1000mm(D)×1800mm(H)
(ステーター仕様によって異なります。)
