仮整形機 >

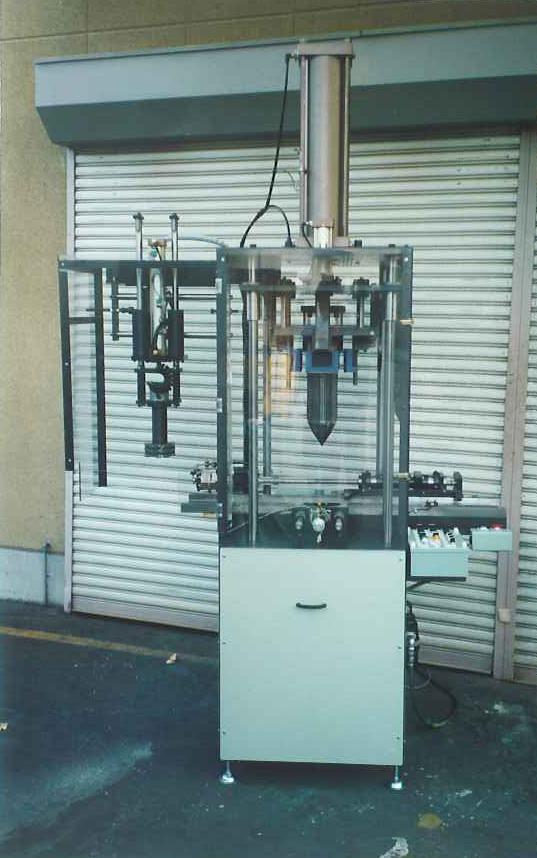

ステーターコイル仮整形機
SPCH-CS
（自動排出装置付）
本機はレーシング前整形機として使用されます。
フィン付砲弾又はクシ型砲弾でコイルの内径を通し、コイル拡張テーパーでコイル内径を整形した後、外径を整形し最後に高さを整形します。
本機は通常のコアー受台は使用せず、2本のガイドレールの間にコアーをセットし、レバーによって中央まで移動後整形えお行います。
次のコアーをレバーにて中央の整形ステーションへ移動と同時に整形済みコアーを後部まで移動させ、それから排出装置でコンベアーの上に乗せます。
【仕様】
電源 AC100V
エアー圧力 0.5MPa
機械寸法 910mm（W）×1260mm（D）×2670mm（H）
（ステーター仕様により異なります。）
機械重量 約550kg
