仮整形機 >

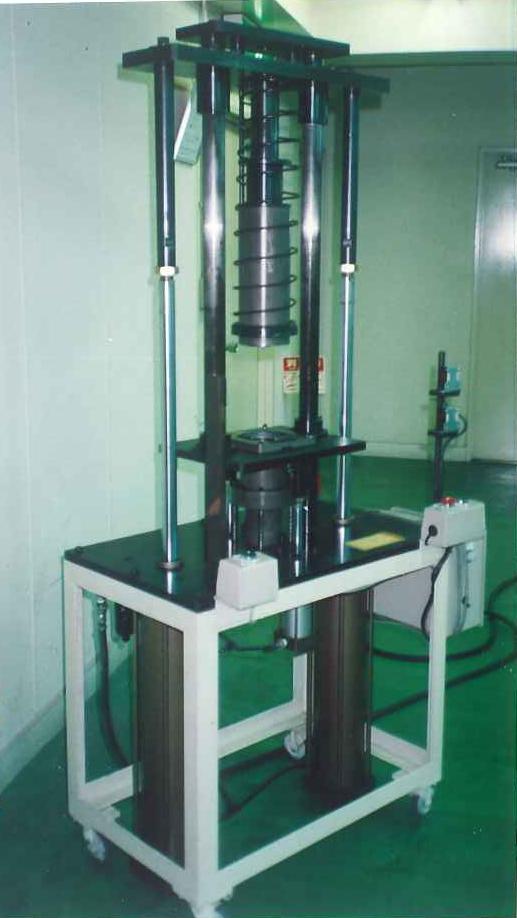

ステーターコイル仮整形機
SP-L-2
本機は仮整形機として使用されております。
整形は一発整形ですが、コイル整形工程はまず、コイル外径をリングで固定した後、フィン付砲弾を通し、内径テーパーでコイル内径を拡張しながら、コイル高さを押える整形機です。
上部に有ったシリンダーをなくし、機械本体も低くコンパクトになっています。
整形治具はコアー寸法、銅線径及び積厚に合わせた専用治具となります。
【仕様】
最大コアー外径 φ130
電源 AC100V
エアー圧力 0.5MPa
機械寸法 800mm（W）×500mm（D）×1900mm（H）
機械重量 約300kg
