レーシング >
販売元：ＣＳＣ

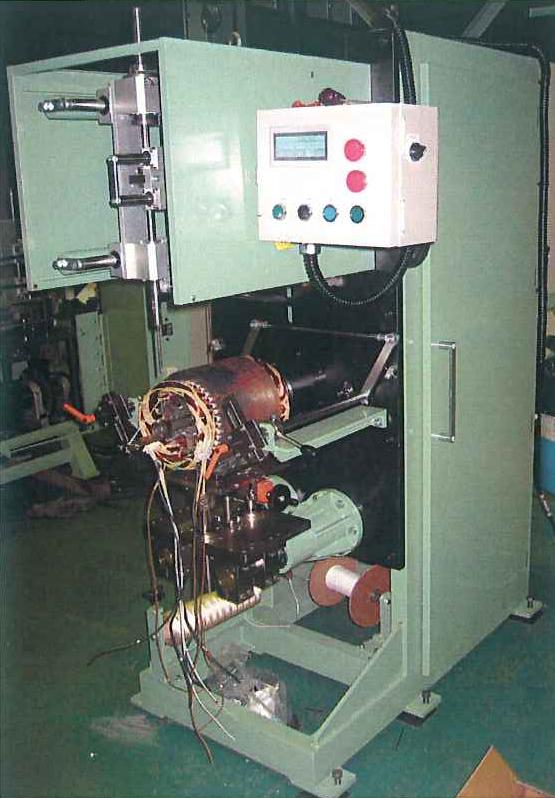

レーシングマシン
M850C
（片側ステーターコイルエンド糸縛り機）

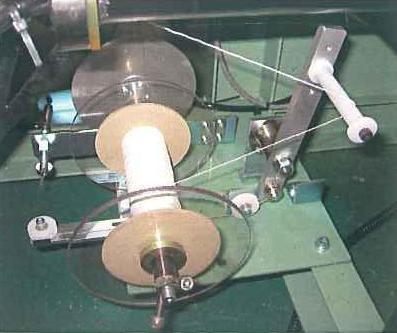

（メカ式糸ボビン送り装置）		 【特徴】
  1. ステーターインデックスはACサーボモーター駆動。
  2. レーシングパターンはタッチパネルにて設定。
  3. ステーターの固定はチャック方式。
  4. ニードルの動きはコイルエンドの高さに関係なく水平動作。
  5. スキュータイプのステーターに対応の位置決め方式採用。
  6. 仮縛り機能を搭載。
【機械仕様】
  1. ステーター仕様
    • 外径：φ320mm（Max）
    • 内径：φ100mm（Min）
    • 積厚：300mm（Max）
    • コイルエンド高さ：φ100mm（Max）
    • 割り出し数：任意

  2. レーシング速度：120ステッチ（Max）
    但しコイルエンド高さなどに因る。

  3. 寸法：840mm（W）×2,100mm（D）×1,800mm（H）

  4. 供給電源：AC200/220V 3相

  5. 空気圧：0.45MPa（Min）

  6. 重量：約700kg
