レーシング >
販売元：ＣＳＣ

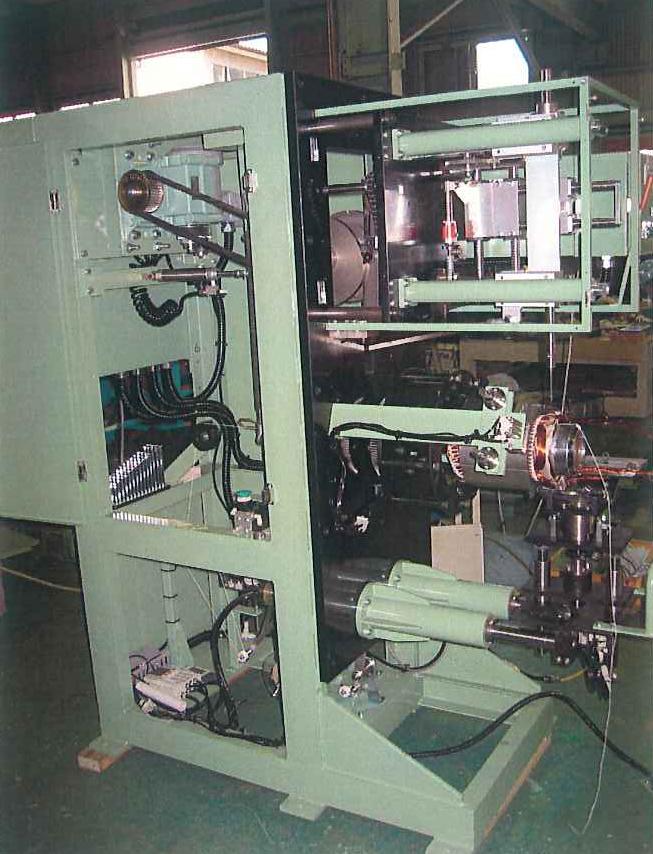

レーシングマシン
M800A
（片側ステーターコイルエンド糸縛り機）


（メカ式糸ボビン送り装置）		 【特徴】
  1. ステーターインデックスはACサーボモーター駆動。
  2. レーシングパターンはタッチパネルにて設定。
  3. 筒型センターポスト方式（M790A，M790URのセンターポストと共用）。
  4. ニードルの動きはコイルエンドの高さに関係なく水平動作。
【機械仕様】
  1. ステーター仕様
    • 外径：φ230mm（Max）
    • 内径：φ50mm（Min）
    • 積厚：160mm（Max）
    • コイルエンド高さ：φ70mm（Max）
    • 割り出し数：任意

  2. レーシング速度：150ステッチ（Max）
    但しコイルエンド高さなどに因る。

  3. 寸法：700mm（W）×1,300mm（D）×1,800mm（H）

  4. 供給電源：AC200/220V 3相

  5. 空気圧：0.45MPa（Min）

  6. 重量：約700kg
