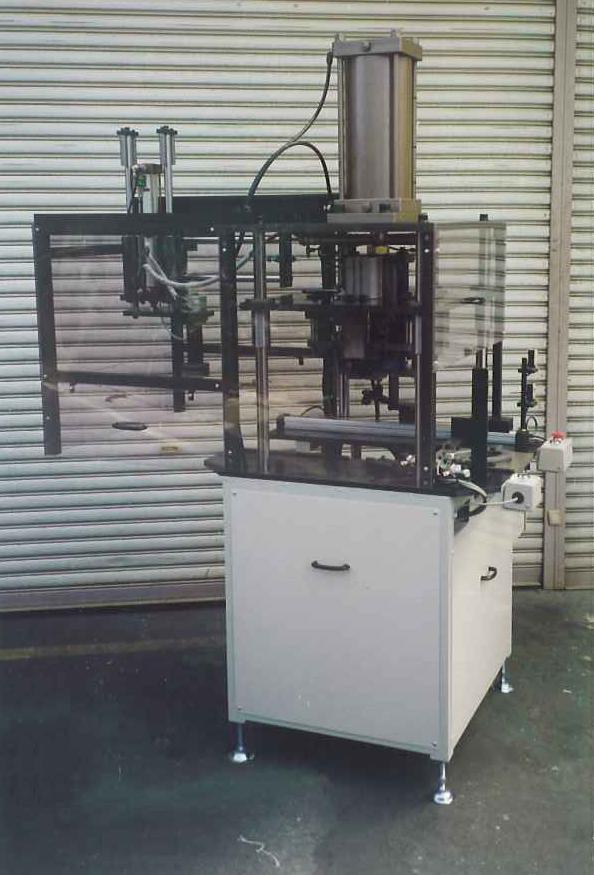

ステーターコイル仕上整形機
FOP-2-UL-I-S
	本機はレーシング後の最終仕上整形機として多く使用されております。 内径・外径・高さを同時に整形し、各々の調整も可能です。 インデックス機構付きですので、コイルが芯円になる様のコアーを回転させ、二回目の整形を行う事も可能です。 治具交換も内径・外径チップ等交換するだけで、簡単に行う事が出来ます。 自動排出装置付きですので、レーシングマシンと並べて設置しますと、レーシング終了後その作業者が、コンベアー等に置いていたのと同様に、整形機のコアー受皿に置き整形を行えば、レーシングと最終整形は、1名で行う事が出来ます。
【仕様】 最大コアー外径 φ140 最大コアー積厚 95mm（4Pの場合） 電源 AC100V エアー圧力 5kg/cm2 機械寸法 700mm（W）×1200mm（D）×2000mm（H） 機械重量 約450kg
