コイルウェッジ挿入機 >

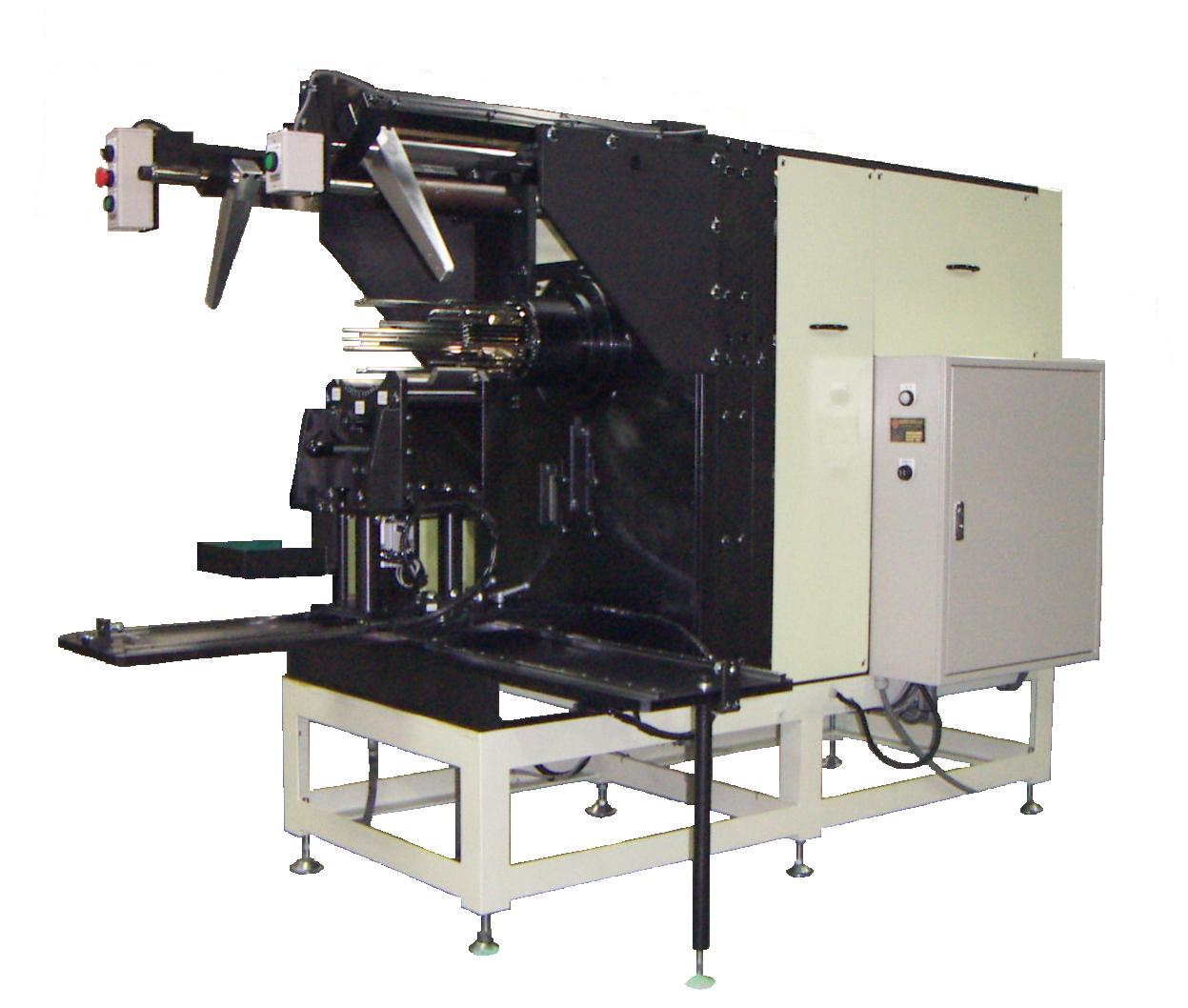

電動式コイルウェッジ挿入機
CP-200ELH
本機は大型ステーター用に使用されるコイル及びウェッジを挿入する機械です。
挿入駆動が電気により行われる為、オイル漏れや騒音の問題も有りません。
ウェッジ切断長やウェッジのON・OFFの切替もタッチパネル上で簡単に行う事が出来ます。
段取替又は材料切れの時、1枚目から定寸でウェッジを切断する事が出来、調整時間も短縮されます。
【仕様】
コアー内径 φ70〜φ140
最大コアー外径 φ250
最大コアー積厚 190mm
最大ウェッジ切断長 200mm
治具交換 本体上部より着脱
プログラム入力 タッチパネル入力方式
作動方式 電気及びエアー
エアー圧力 0.5MPa
電源 AC200V　三相
機械重量 約1500kg
