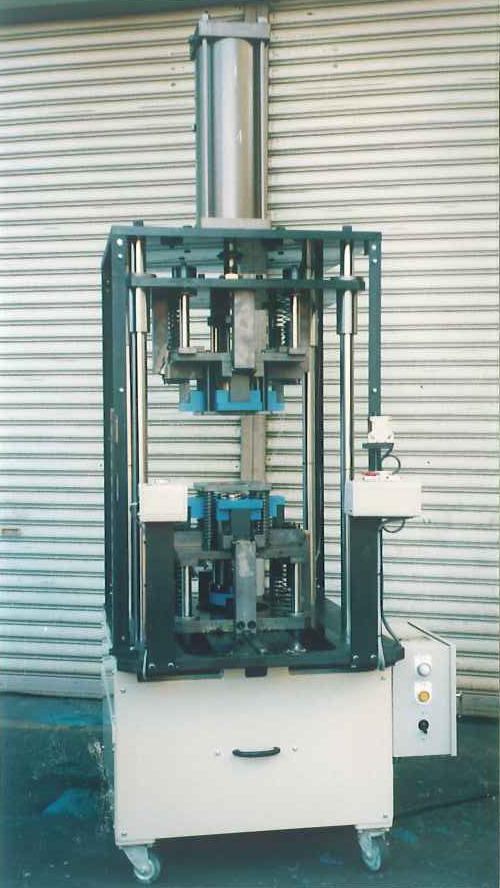

ステーターコイル仕上整形機
CH-10F-S
	本機はレーシング後の最終仕上整形を行う機械であり、従来の問題点で有るプロテクター・温度ヒューズ等の逃がし関係をクリアーした機械です。 コイル高さもスペーサーを取り替えるだけで調整する事が出来ます。 整形順序は、内径・外径・高さの順に一発で整形を行います。 整形治具はステーターに合わせた専用治具となります。
	【仕様】 最大コアー外径 φ140 最大コアー積厚 95mm（4Pの場合） 電源 AC100V エアー圧力 5kg/cm2 機械寸法 850mm（W）×1100mm（D）×2100mm（H） 機械重量 約400kg
